你的位置:ob.com|官网 > 新闻资讯 > ob.com20200706经典-孙予罕/高鹏课题组:高效二氧化碳加氢催化剂集锦

ob.com20200706经典-孙予罕/高鹏课题组:高效二氧化碳加氢催化剂集锦

时间:2022-07-29 06:22 点击:72 次

ob.com20200706经典-孙予罕/高鹏课题组:高效二氧化碳加氢催化剂集锦

布景先容

二氧化碳(CO2)催化加氢反映耦合太阳能、风能、生物资等可再生能源,是一条绿色、可陆续的甲醇、汽油等液体燃料的合成门路,是轮回经济包括 液态阳光 和 甲醇经济 的紧要一环,也可用于其它基础化学品的合成,如烯烃、芳烃等。另外,在煤化工、丙烷脱氢、乙烷裂解、焦炉煤气和氯碱化工限度,还存在大都工业副产氢资源,如若将这些富饶的氢气(H2)用于二氧化碳滚动将具有止境高的经济价值和履行哄骗真理。

关于二氧化碳加氢催化滚动,大多数相关主要勾通在一氧化碳(CO)甲烷(CH4)甲醇等C1小分子物资的合成。由于二氧化碳的化学惰性以及C–C偶联的较高能垒,将二氧化碳滚动为含两个碳及以上(C2+)的高附加值化学品或液体燃料仍然濒临着宽绰的挑战。近些年来,基于反映耦合的战略,不错先将二氧化碳滚动成甲醇/一氧化碳等C1平台分子,然后再经过甲醇制烃类(MTH)/费托合成(FTS)得到C2+烃,因而,二氧化碳加氢径直合成C2+烃主要有两条门路:(1)以甲醇、二甲醚等含氧化合物为中间体,通过双功能催化剂将二氧化碳与H2径直滚动成C2+烃;(2) 二氧化碳基改性的FTS公司门路,即多功能催化剂上二氧化碳先经过逆水汽变换反映(RWGS)生成CO,CO行动中间体经过FTS公司门路得到C2+烃,或者先得到烯烃,烯烃再在分子筛上通过异构化/环化/芳构化得到异构烃和芳烃。在二氧化碳加氢反映中,较高的反映温度故意于二氧化碳的活化,并简略促进吸热的RWGS反映,但高温不利于吸热的甲醇合成反映,因而,高活性高接收性二氧化碳加氢制甲醇催化剂的拓荒尤为弥留。

相关宗旨

同期终结二氧化碳的高效活化与加氢定向滚动;终结C−C键的精确偶联,缩小低附加值的CH4和副产品一氧化碳的总接收性;了了二氧化碳在不同催化体系上的活化机制、 中间体酿成与 C−C键精确偶联国法。

感性想象氧化铟用于二氧化碳加氢制甲醇

现在大多数相关遴选铜基催化剂,其甲醇接收性一般低于60%,尤其在高温反映要求下对甲醇收率倏地缩小。诚然,近几年有相关报道氧化铟(In2O3)在300摄氏度要求下对甲醇接收性高达100%,然则单程二氧化碳滚动率较低,因此,想象和拓荒更灵验的氧化铟纳米催化剂关于其在二氧化碳加氢制甲醇中的工业哄骗来说是必不行少的。该责任通过密度泛函数表面(干膜厚度)盘算推算发现,氧化铟(In2O3)名义可酿成两个一龙一猪的二氧化碳吸附结构,且划分对应于宗旨产品甲醇和副产品一氧化碳的生成旅途。为了快速搜索更故意于甲醇生成的氧化铟催化剂,筹估客员扩大了第一性旨趣盘算推算领域,测验了氧化铟主要晶相过头相对解析的晶面,并凭证表面盘算推算得到的反映旅途设置了定性的催化性能研究模子。凭证表面模子研究,一种热力学亚解析的六方相氧化铟

名义会在二氧化碳加氢反映中发挥出更高的活性和甲醇接收性。因此,该责任遴选简便的合成智商制备了不同态状的单一的立方相与六方相In2O3(c–In2O3和h–In2O3)材料,对它们进行了正式的结构分析和波谱表征,并相关了氧化铟晶面结构对二氧化碳加氢反映的影响国法。其中,主要暴露了上述

晶面的h–In2O3纳米材料在反映中发挥出了最高的反映活性和甲醇接收性。另外,该材料即使在360摄氏度的热力学不利的高温反映要求下,仍保持极高的甲醇接收性(>;70%)且该要求下甲醇的时空产率达到10.9 mmol/gcat/h远高于现在已报道的二氧化碳加氢制甲醇催化剂,包括传统氧化铟催化剂及铜基催化剂。

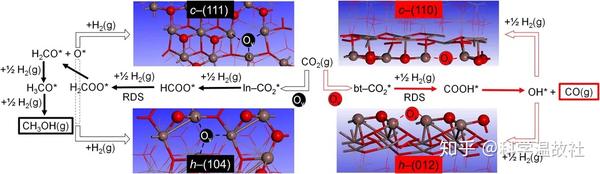

图1。不同Tc–In2O3和H–In2O3名义上最故意的CO2氢化门路的线路图。

如图1.所示,干膜厚度盘算推算成果标明c–In2O3(110)及h–In2O3(2012)名义氧空穴位点是由2.个在内部原子构成的2.配位氧空穴位点,这类氧空位点利于一氧化碳的生成。而c–In2O3(111)及h–In2O3(104)名义氧空穴位点是由3.个在内部原子构成的3.配位氧空穴位点,这类氧空位点利于甲醇的生成。

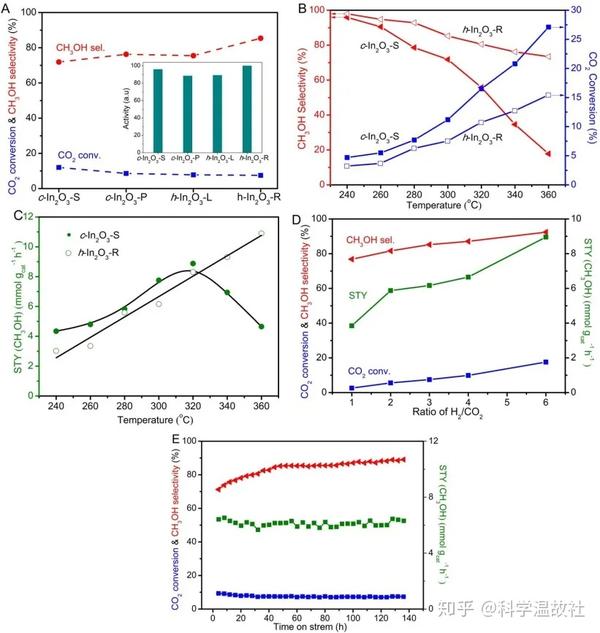

图2.多样In2O3对CO2加氢的催化性能。法式反映要求:300°C,5.0 MPa,9000 ml gcat−1小时−1,H2/CO2/N2=73/24/3

相关于传统立方相球状In2O3(c–In2O3-S)主要暴露

面的立方相盘状In2O3(c–In2O3-P)具有更高的甲醇接收性及较低的二氧化碳滚动率(图2A)这与干膜厚度盘算推算成果相一致,即c–In2O3(111)面上的氧空穴更故意于甲醇生成,然则该位点上的bt–二氧化碳*吸附强度较弱甚至其RWGS反映活性较低。关于h–In2O3材料,主要暴露

名义的六方相棒状In2O3(h–In2O3-R)的反映活性与甲醇接收性均高于六方照片状In2O3(h–In2O3-L),干膜厚度成果自大h–In2O3(104)名义具有最高催化活性及甲醇接收性,这很好地切合了实验成果。另外,随反映温度的升高c–In2O3-S上二氧化碳滚动率大幅加多,甲醇接收性急剧下落(图2B)这使得甲醇的猪圈呈 火山型 变化趋势,当反映温度为320摄氏度时,甲醇的猪圈达到最大值约为8.88 mmol gcat−1小时−1(图2C)关系词,h–In2O3-R上的甲醇接收性缩小十分安适,使得甲醇的猪圈随反映温度升高线性加多,其甲醇的猪圈在360摄氏度时高达10.9 mmol gcat−1小时−1(图2C)另外,空速与氢气/二氧化碳的加多均故意于甲醇的接收性生成(图2D)这种主要暴露

名义的h–In2O3催化剂还具有风雅的反映解析性(图2E)

CO2加氢高接收性合成汽油馏分

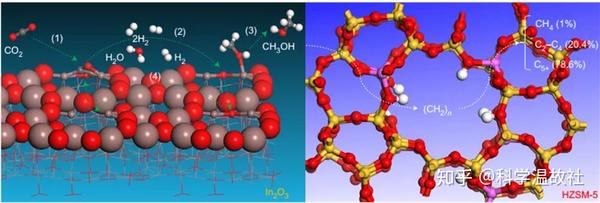

相关于甲醇等C1分子的合成,由于二氧化碳分子的化学惰性以及C–C键酿成的能源学拦阻,将其滚动为含有两个碳原子及以上的产品仍然是一个宽绰的挑战。咱们团队通过得胜想象氧化铟/分子筛(In2O3/HZSM-5)双功能催化剂,国外上率先终结了二氧化碳加氢一步滚动高接收性合成高异构烃含量的汽油馏分。在该双功能催化剂上,二氧化碳加氢烃类产品中C5~C11的汽油馏分接收性接近80%,而副产品CH4仅有1%,二氧化碳单程滚动率为高达13~22%,且烃类组分以高辛烷值的异构烃(异构/正构=16.8)和夹杂芳烃为主。氧化铟名义的高度劣势结构不错活化二氧化碳与H2分子,催化二氧化碳率先加氢生成甲醇,随后甲醇分子传递至HZSM-5孔道中的酸性位点上发生接收性C–C偶联反映,滚动成特定的烃类化合物。相关进一步发现,精密调控双功能活性位间的距离对扼制二氧化碳加氢生成一氧化碳的RWGS反映、提高汽油烃类组分的接收性起着至关紧要的作用。为了探究该催化剂体系的工业哄骗远景,将催化剂放大制备成了工业尺寸(Φ3.0 mm×3.5 mm)颗粒,在带有尾气轮回系统的工业安装上进行了测试,其性能与小试访佛,且尾气轮回可灵验促进C5+烃的生成。因而,该催化剂具备了示范哄骗的要求。另外,除了不错得到异构烃和芳烃,该责任还发现氧化铟与贝塔分子筛耦合可接收性得到C3和补体第四成份烷烃,与SAPO-34耦合简略高接收性合成C2~C4低碳烯烃,由此构建了二氧化碳加氢径直合成高值C2+烃的反映平台。

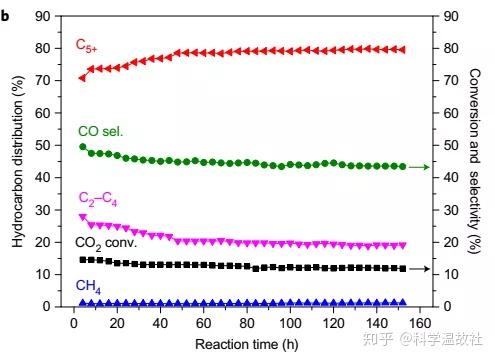

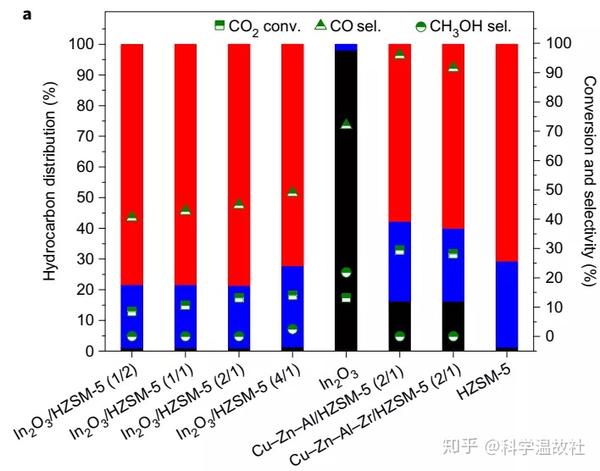

图3。多样双功能催化剂的催化性能。a、 反映要求,340°C,3.0 MPa,9000 ml h–1gcat–1,H2/CO2/N2=73/24/3)C5+,红色;C2-4,蓝色;CH4,灰色。b、 在9000 ml h–1gcat–1要求下颗粒堆积复合催化剂的解析性。反映要求为340°C,3.0 MPa,H2/CO2/N2=73/24/3,In2O3/HZSM-5质地比=2:1。

分子筛上发生甲醇的C–C偶联反映时常需要较高的温度(>;320oC),关系词较高的反映温度会促进二氧化碳加氢生成一氧化碳的副反映。如图3a所示,传统铜基催化剂与分子筛进行耦合时,主要产品为CO(340oC时一氧化碳接收性为98%),而遴选氧化铟与HZSM-5分子筛耦合时,副产品一氧化碳的接收性由98%缩小至45%左右,二氧化碳加氢烃类产品中C5~C11的汽油馏分接收性接近80%,而副产品CH4小于1%,这与单独HZSM-5分子筛上甲醇滚动的产品漫衍相访佛。这是因为,相关于传统的铜基催化剂,生成甲醇的关节中间物种在氧化铟名义的氧劣势位上愈加解析,从而扼制了一氧化碳的生成。通过耦合HZSM-5分子筛,中间体甲醇快速滚动为汽油烃类组分,冲破了生成甲醇高温不利的热力学拦阻。另外,In2O3/HZSM-5双功能催化剂长周期评价进程中,在运行40小时内,二氧化碳滚动率略有缩小、C5+烃接收性显耀升高,随后在150小时内保持解析,展现了风雅的反映解析性能(图3b)

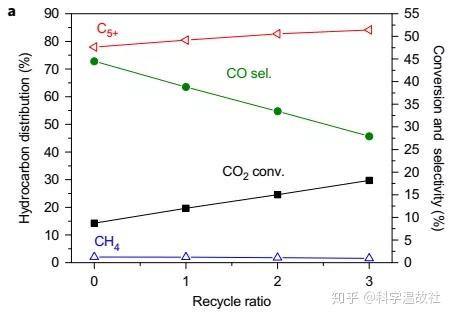

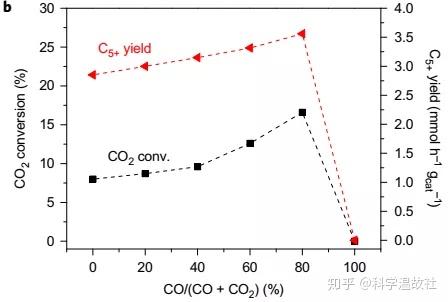

图4。尾气再轮回的催化性能以及行动进料中CO浓度的函数。a、 在由In2O3和HZSM-5颗粒构成的手艺催化剂上的催化成果。b、 In2O3/HZSM-5复合催化剂上C5+碳氢化合物的CO2滚动率和产率。反映要求,340°C,3.0 MPa,原始原料气的空速9000 ml h–1gcat–1和In2O3/HZSM-5质地比=1:2

将催化剂放大制备成了工业尺寸(Φ3.0 mm×3.5 mm)颗粒,在带有尾气轮回系统的工业安装上进行了测试,其性能与小试访佛,且尾气轮回比例的加多,二氧化碳滚动率线性升高,一氧化碳接收性显耀缩小,C5+烃的接收性迟缓增大(图4a)为了了了反映性能随轮回比显耀提高的骨子原因,在二氧化碳与H2的原料气中加入不同含量的有限公司,测验了一氧化碳浓度对反映性能的影响,相关发现一氧化碳不错提高二氧化碳的滚动率并故意于C5+烃的生成(图4b)这主要是因为一氧化碳不错促进氧化铟名义氧空穴的生成。

CO2加氢高接收性合成低碳烯烃

In2O3/SAPO-34中

2022年6月29日上海市各个地区报价机构乙腈价格最新行情预测分析:

双功能催化剂不错终结二氧化碳加氢径直接收性合成低碳烯烃, 烃类产品中 C2~C4接收性约为 93%,其中低碳烯烃接收性高达约 80%、甲烷接收性约为 4%建筑维修, 同期二氧化碳滚动率约为 30%。In2O3/SAPO-34催化二氧化碳加氢反映产品中,低碳烯烃的选

官网:www.0816bbs.net

关注我们

邮箱:1514ae@qq.com

Powered by ob.com|官网 RSS地图 HTML地图

Copyright 365建站 © 2013-2022 版权所有
ob.com|官网-ob.com20200706经典-孙予罕/高鹏课题组:高效二氧化碳加氢催化剂集锦
